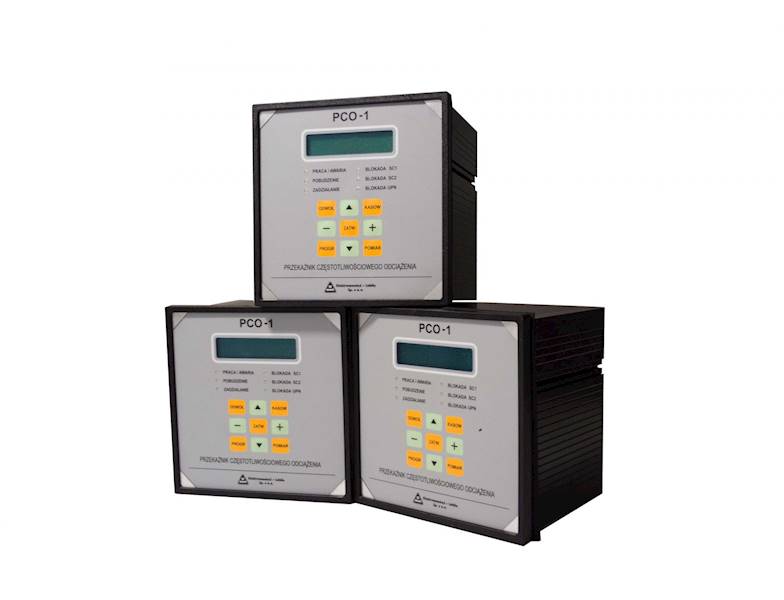

przekaźnik częstotliwościowego odciążenia PCO-1 3x57,7VAC

Opis:

Charakterystyka:

Przekaźnik częstotliwościowego odciążenia PCO-1 przeznaczony jest do stosowania w układach elektroenergetycznej automatyki zabezpieczeniowej do samoczynnego częstotliwościowego odciążenia (SCO).

Zabezpieczenie posiada trzy niezależnie moduły programowe:
1. Moduł SC1- zabezpieczenie podczęstotliwościowe pierwszego stopnia
2. Moduł SC2- zabezpieczenie podczęstotliwościowe drugiego stopnia
3. Moduł UPN- zabezpieczenie podnapięciowe

W każdym z modułów nastawiana jest wartość progowa i czas opóźnienia zadziałania. Wszystkie moduły (każdy z osobna) mogą być blokowane sygnałem elektrycznym dostarczonym z zewnątrz. Po przekroczeniu wartości progowej odpowiedniego modułu następuje zapalenie lampki sygnalizacyjnej „pobudzenie” a po upływie nastawionego czasu opóźnienia następuje załączenie przekaźnika sterowanego przez dany moduł. Zadziałanie któregokolwiek z aktywnych modułów powoduje pobudzenie na czas 0,5s dodatkowego przekaźnika „P-WYŁ” sterującego wyłącznikiem i załączenie lampki sygnalizujące stan awaryjny. Po odłączeniu obciążenia układ automatyki SCO i UPN dokonuje dalej pomiarów napięcia i częstotliwości lecz pozostaje nieaktywny aż do skasowania alarmu: ręcznie lub zdalnie. Wtedy po upływie 3 sekund automatyka SCO i UPN zostaje ponownie uaktywniona.

Specyfikacja

• Napięcie znamionowe 87-260V AC lub 90-385V DC
• Napięcie pomiarowe Uw 230V AC / 100V AC / 57,7V AC
• Ilość wejść dwustanowych: 4
• Napięcie znamionowe wejść dwustanowych 230V AC, 220V DC, 110V DC
• Ilość wyjść przekaźnikowych: 5
• Zakres nastaw progu częstotliwości 40 ÷ 50 Hz
• Skok nastaw progu częstotliwości 0,05 Hz
• Rozdzielczość odczytu częstotliwości 0,01 Hz
• Czas własny zadziałania 40 ms
• Obciążalność prądowa wyjść przekaźnikowych trwała 6A 250V AC
• Pobór mocy przy wzbudzonych przekaźnikach wyjściowych max 3VA
• Masa 1,3 kg Stopień ochrony IP20 – dla całości IP44 – dla frontu
• Wymiary gabarytowe (ze złączami): 144 x 144 x 140 mm
• Otwór montażowy w panelu/drzwiach: 137 x 137 mm
